Pulse Valve คืออะไร ทำงานอย่างไร

ทำความเข้าใจ Pulse Valve หรือ วาล์วยิงลม ตั้งแต่หลักการทำงาน การเลือกสเปก ไปจนถึงการใช้งานจริงใน DustCollectorSystem และ BagFilter พร้อมคำสำคัญอย่าง Sequentialtimer, Timer, Controlvalve, Controlpulsevalve, Pulsevalvecontroller, SOLENOIDVALVE, DIFFERENTAILPRESSUREGAUGE

บทนำ & ความหมาย

Pulse Valve (หรือ Pulse Jet Valve) คือวาล์วแบบ SOLENOIDVALVE ที่ออกแบบมาเพื่อปล่อยอากาศอัดเป็นพัลส์สั้น ๆ เพื่อสลัดฝุ่นออกจากถุงกรองในระบบ DustCollectorSystem โดยมักติดตั้งร่วมกับท่อ blow tube และถังลมของระบบกรองฝุ่น จุดเด่นคือการตอบสนองเร็ว อัตราการไหลสูง และรูปแบบพอร์ตเข้า–ออกที่นิยมเป็นมุมฉาก (Right Angle) เพื่อสร้างแรง “ช็อก” ให้ถุงกรอง

หลักการทำงานของ Pulse Valve

การทำงานอาศัยแผ่นไดอะแฟรมและวาล์วนำร่อง (pilot) ที่สั่งโดย Pulse valve controller หรือ Sequential timer (อาจเรียกสั้น ๆ ว่า Timer) เพื่อปล่อยลมอัดเป็นจังหวะ:

1. สถานะปิด: ลมอัดถูกกักเหนือไดอะแฟรม ทำให้พอร์ตหลักปิด
2. สั่งงาน: คอยล์ของ SOLENOIDVALVE เปิดวาล์วนำร่อง ระบายแรงดันเหนือไดอะแฟรม
3. เกิดพัลส์: ความดันใต้ไดอะแฟรมดันเปิดพอร์ตหลัก ปล่อยอากาศปริมาณมากในเวลาสั้น ๆ ไปยังกระเปาะ/ท่อเป่า
4. รีเซต: ตัดสัญญาณ ลมเติมกลับเหนือไดอะแฟรม วาล์วปิด พร้อมรอบถัดไป

Tip วิศวกร: ระยะเวลาพัลส์โดยทั่วไปอยู่ในช่วงหลายร้อยมิลลิวินาที ขึ้นกับขนาดวาล์ว ปริมาตรถังลม และชนิดถุงกรอง ควรจูนค่าร่วมกับ Differential Pressure Gauge เพื่อประสิทธิภาพสูงสุด

ส่วนประกอบหลัก (เชิงวิศวกรรม)

• Valve Body (Contro lvalve / Controlpulse valve): โครงสร้างหลัก อลูมิเนียมหรือสเตนเลส รับแรงดันและให้ค่าสัมประสิทธิ์การไหล (Cv) สูง
• Diaphragm: แผ่นยืดหยุ่นกั้นห้องแรงดัน ควบคุมการเปิด–ปิดของพอร์ตหลัก
• Solenoid Coil (Serrnoid ของ SOLENOID VALVE): แม่เหล็กไฟฟ้าขับ pilot เพื่อระบาย/อัดแรงดันห้องบน
• Pilot Valve: วาล์วนำร่องภายใน/ภายนอก (integral/remote pilot) มีผลต่อความไวและงานซ่อมบำรุง
• Ports & Orifices: ขนาดรู/พอร์ต ส่งผลต่อแรงพัลส์และการใช้ลม
• Seals & Spring: วัสดุปิดผนึกและสปริงคืนตำแหน่ง ให้การตอบสนองเสถียร

ประเภทและการติดตั้ง

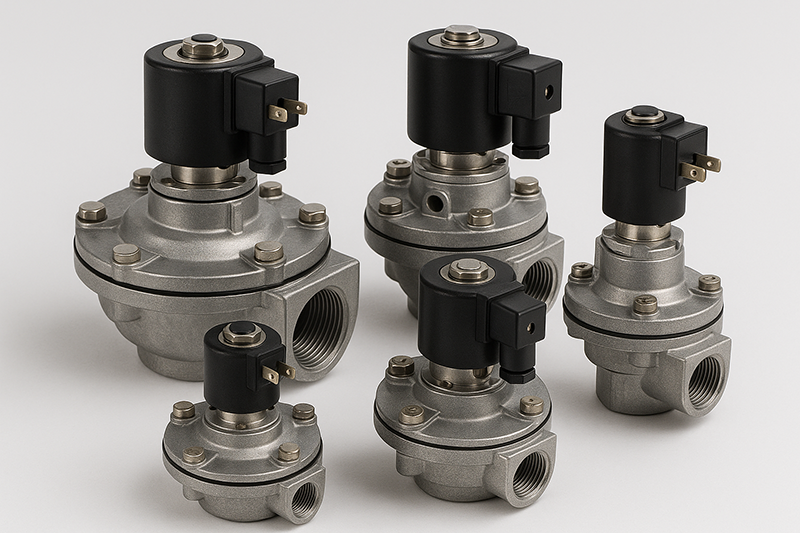

• Right Angle (90°): นิยมมาก เหมาะกับการติดตั้งบนท่อรวมหรือถังลม
• Straight Type: สำหรับแนวท่อเดียวกัน
• Threaded / Flanged / Quick Fitting: เลือกตามมาตรฐานท่อและวิธีซ่อมบำรุง
• Integral Pilot vs Remote Pilot: integral เดินสายไฟง่าย ตอบสนองไว; remote ยืดหยุ่นต่อการจัดวางและการซ่อม

หมายเหตุ: การติดตั้งให้วาล์วตั้งฉาก/แนวดิ่งและลดปริมาตรท่อระหว่าง pilot ถึง main body ช่วยให้เปิด–ปิดฉับไว

การประยุกต์ใช้งานใน Dust Collector System

Pulse Valve เป็นหัวใจของการทำความสะอาดถุงกรองใน DustCollector System และ Bag Filter โดยทำงานร่วมกับ Sequential timer หรือ Pulsevalve controller เพื่อสั่งยิงลมเป็นรอบ ๆ ขณะเครื่องยังเดินอยู่ (online cleaning) การปรับรอบยิงและแรงลมควรอ้างอิงค่าความดันต่างสัมพัทธ์จาก Differential Pressure Gauge เพื่อหลีกเลี่ยงทั้งการยิงน้อยเกินไป (ฝุ่นอุดตันทําให้ ΔP สูง) และยิงมากเกินไป

• อุตสาหกรรมซีเมนต์ เหล็ก กระจก สี เคมีภัณฑ์
• Boiler/เตาเผา และโรงไฟฟ้า
• อาหาร/ยา ที่ต้องควบคุมฝุ่นละเอียด

ข้อดี & ประสิทธิภาพ (รวม Double Diaphragm)

• การตอบสนองเร็ว อัตราการไหลสูง ช่วยสร้าง air shock ได้ดี
• รุ่น Double Diaphragm มักให้แรงพัลส์มากขึ้น ลดการใช้ลมและยืดอายุผ้า/ถุงกรอง
• ช่วยให้ระบบทำงานต่อเนื่อง ลดเวลาหยุดเครื่อง และลดค่าใช้จ่ายลมอัดเมื่อจูนค่าถูกต้อง

แนวทางเลือกสเปก & บำรุงรักษา

เลือกสเปกให้เหมาะ

• ขนาดพอร์ต/อัตราการไหล (Cv): ให้เหมาะกับปริมาตรถังลม, ระยะท่อ, จำนวนถุง
• แรงดัน/อุณหภูมิ/วัสดุ: ตรวจสอบย่านทำงานและซีลที่เข้ากับฝุ่น/ไอระเหย
• Pilot แบบ Integral/Remote: พิจารณาตามงานบำรุงและโครงร่างตู้ควบคุม
• คุณภาพลม: ใช้ลมสะอาด/แห้ง ลดเศษผงเข้าไปทำลายซีลและ orifice

บำรุงรักษาเชิงรุก

• ตั้งรอบยิงด้วย Sequential timer / Timer ให้สัมพันธ์กับโหลดฝุ่น
• ติดตามค่าDifferential Pressure Gauge เพื่อรู้สภาพการอุดตันแบบเรียลไทม์
• เตรียม repair kit (diaphragm/ซีล) และตรวจคอยล์โซลินอยด์ตามรอบ

คำถามที่พบบ่อย (FAQ)

1) Pulse Valve ต่างจากโซลินอยด์วาล์วทั่วไปอย่างไร?

โครงสร้าง/การควบคุมภายในเน้นการปล่อยลมระยะสั้นปริมาณสูง (พัลส์) เพื่อทำความสะอาดถุงกรอง ไม่ใช่การเปิดค้างเพื่อการไหลต่อเนื่อง

2) ควรตั้งเวลาพัลส์เท่าไร?

มักอยู่ระดับหลายร้อยมิลลิวินาทีและช่วงห่างเป็นวินาที–หลายสิบวินาที ขึ้นกับขนาดระบบ ปรับโดยอิง ΔP ของตัวกรอง

3) ต้องใช้ตัวควบคุมอะไร?

Pulse valve controller หรือ Sequentia ltimer (รวมเรียก Timer) ใช้สั่งรอบยิงและกำกับลำดับวาล์ว
